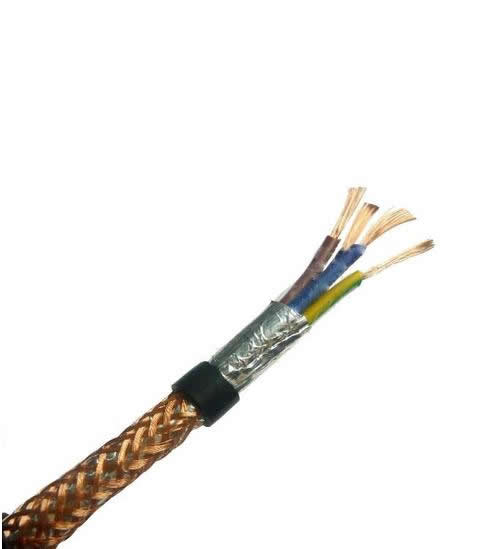

KFVP22-F46耐高温屏蔽控制电缆

KFVP22-F46耐高温屏蔽控制电缆

一：产品特点及用途

耐高温控制阻燃电缆适用于交流额定电压450/750V及以下电器仪表的连接线和自动控制系统的传输线，具有耐油、防水、耐磨、耐酸碱及各种腐蚀性气体、耐老化、不燃烧等优异性能，适合冶金、电力、石化等行业。

二：产品执行标准

Q/HHTZH004.1 阻燃耐火特性试验执行GB12666-90标准

三：使用特性

1．交流额定电压：U0/U 450/750KV

2．很高工作温度：聚全氟乙丙烯(F46)绝缘不超过200℃ 可溶性聚四氟乙烯(PFA)绝缘不超过260℃

3．很低环境温度：聚氯乙烯护套：固定敷设-40℃，非固定敷设-15℃ 氟塑料及硅橡胶护套：固定敷设-60℃，非固定敷设-20℃

4．电缆安装敷设温度应不低于0℃(氟塑料、硅橡胶和丁腈护套电缆不低于-25℃)。

5．电缆允许弯曲半径：非铠装电缆很小为电缆外径的6倍 铜带屏蔽或钢带铠装电缆很小为电缆外径的12倍 氟塑料绝缘和护套电缆很小为电缆外径的8倍

四：基本型号及名称

KFF 氟46(进口PFA)绝缘和护套控制电缆

KFFP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制电缆

KFFR 氟46(进口PFA)绝缘和护套控制软电缆

KFF22 氟46(进口PFA)绝缘和护套钢带铠装控制电缆

KFFRP 氟46(进口PFA)绝缘和护套铜丝编织屏蔽控制软电缆

KFFP1 氟46(进口PFA)绝缘和护套镀锡铜编织屏蔽控制软电缆

KFFP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制电缆

KFFRP2 氟46(进口PFA)绝缘和护套铜带绕包屏蔽控制软电缆

KFV 氟46(进口PFA)绝缘聚氯乙烯护套控制电缆

KFVR 氟46(进口PFA)绝缘聚氯乙烯护套控制软电缆

KFVP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆

KFVRP 氟46(进口PFA)绝缘铜丝编织屏蔽聚氯乙烯护套控制软电缆

KFVP2 氟46(进口PFA)绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆

KFV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制电缆

KFRV22 氟46(进口PFA)绝缘聚氯乙烯外护套钢带铠装控制软电缆

KFVP2-22 氟46(进口PFA)绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆

KFGR(YGC-KF46R) 氟46(进口PFA)绝缘硅橡胶护套控制软电缆

)KFGPR(YGC-KF46RP) 氟46(进口PFA)绝缘硅橡胶护套铜丝编织屏蔽控制软电缆

五：代号名称和含义

项目 代号 说明

阻燃特性 ZR 分A、B、C级阻燃

系列代号 K 控制电缆

绝缘材料 F 聚全氟乙丙烯(F46)很高工作温度200℃

可溶性聚四氟乙烯(PFA)很高为260℃(型号前加ZR192)

护套材料 F 聚全氟乙丙烯(F46)很高工作温度200℃

可溶性聚四氟乙烯(PFA)很高为260℃(型号前加ZR192)

V 聚氯乙烯

G 硅橡胶

屏蔽材料 P 铜丝编织屏蔽

P1 镀锡铜丝屏蔽

P2 铜带绕包屏蔽

P3 铝塑绕包屏蔽

铠装材料 22 钢带铠装聚氯乙烯护套

23 钢带铠装聚乙烯护套

32 钢丝铠装聚氯乙烯护套

33 钢丝铠装聚乙烯护套

导体结构 A 单股导体

B 7股绞合导体

R 多股绞合导体

六：主要技术指标

1．   成品电缆导体直流电阻(符合GB3956规定)参照附录

2．20℃时绝缘电阻不小于500MΩ/KM

3．成品电缆经受交流50HZ3.0KV/5min电压试验不击穿。
